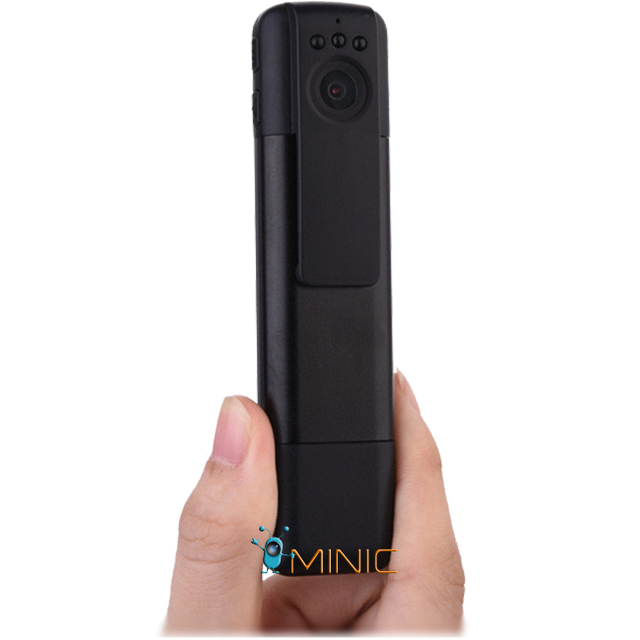

Інструкція з експлуатації Wi-Fi міні камери DV135S (C11)

Інструкція з експлуатації Wi-Fi міні камери DV135S (C11)

Перед першим використанням необхідно повністю зарядити акумулятор бездротовий Міні відеокамери. Зробити це можливо, підключивши пристрій до USB порту ПК за допомогою спеціального USB-кабель, що входить в комплект поставки. Так само можна зарядити міні відеореєстратор, підключивши його до адаптера живлення від мережі 220В або до портативного зарядного пристрою (рекомендуємо!).

В режимі зарядки червоний і синій індикатори будуть горіти постійно. Після закінчення заряджання індикатор буде горіти постійно. Для повної зарядки акумулятора достатньо 2-3 годин.

Дана модель має функцію запису по час зарядки, що дозволяє одночасно записувати відео і заряджати акумулятор крихітної камери.

Вставте карту пам'яті MicroSD 10 класу (або вище) слот минивидеокамеры. Синій і зелений індикатори будуть мигати, якщо карта пам'яті відсутній. Якщо міні камера C11 не бачить або не читає карту пам'яті, то її потрібно відформатувати. Зробити це можна через ПК або через камеру: вставте карту пам'яті MicroSD 10 класу (або вище) слот міні камери. Утримуючи кнопку Mode, затисніть кнопку Power. Червоний і синій індикатори почнуть швидко блимати. Через кілька секунд індикатори згаснуть. Форматування завершено - карта пам'яті готова до використання.

  Карту пам'яті об'ємом 64 Гб, перед використанням необхідно форматувати в файлову систему FAT32.

Запис вручну

Увімкніть миникамеру, натиснувши кнопку Power. Індикатор буде горіти постійно. Для початку запису відео натисніть один раз кнопку Power. Індикатор блимне 5 разів і згасне, а запис відео продовжиться, що дозволить використовувати міні камеру в режимі запису непомітно для оточуючих. Щоб зупинити запис, натисніть знову кнопку Power. Файл збережеться у форматі AVI.

  Для зміни відео дозволу дивіться розділ "Редагування відео і фото дозволу".

 Запис по датчику руху

Увімкніть міні реєстратор, натиснувши кнопку Power. Індикатор буде горіти постійно. Для переходу в режим запису по датчику руху натисніть 3 рази кнопку Mode. Червоний і синій індикатори почнуть горіти постійно. Для активації датчика руху натисніть кнопку Power. Синій і червоний індикатори моргнуть 5 разів і вимикається, а відео з цього моменту буде автоматично записуватися тільки при наявності руху. Для виключення зйомки по датчику руху повторно натисніть кнопку Power.

 Запис під час зарядки

Підключіть мікро камеру до адаптера живлення від мережі 220В, до автомобільного прикурювача або портативного зарядного пристрою. Синій і червоний індикатори почнуть горіти постійно, що буде говорити про зарядку пристрою. Тепер Ви можете використовувати камеру DV135S в будь-якому режимі в процесі зарядки відповідно до інструкції.

​

Запис з нічним підсвічуванням

Увімкніть Мікро камеру, натиснувши кнопку Power. Індикатор буде горіти постійно. Для переходу в режим нічної зйомки натисніть кнопку нічний підсвічування. Червоний індикатор блимне 3 рази – нічна підсвітка включена. Для запису відео в абсолютній темряві натисніть один раз кнопку Power. Індикатор блимне 5 разів і згасне, а запис відео продовжиться, що дозволить використовувати міні камеру в абсолютній темряві непомітно для оточуючих.

Увімкніть Міні фотоапарат, натиснувши кнопку Power. Індикатор буде горіти постійно. Для переходу в режим фотоапарата натисніть кнопку MODE. Червоний індикатор почне горіти постійно. Щоб зробити фотографію натисніть один раз кнопку Power. Червоний індикатор блимне, а малюнок JPEG (4032x3024 успішно збережеться на карті пам'яті.

 Для зміни фото дозволу дивіться розділ "Редагування відео і фото дозволу".

Увімкніть Міні відеокамеру, натиснувши кнопку Power. Індикатор буде горіти постійно. Для переходу в режим диктофона натисніть 2 рази кнопку MODE. Зелений індикатор почне горіти постійно. Для початку аудіо запису натисніть один раз кнопку Power. Зелений індикатор почне блимати. Аудіо файли будуть зберігатися на картці пам'яті кожні 30 хвилин. Для зупинки аудіо запису натисніть кнопку Power. Файл успішно збережеться на карті пам'яті.

Перед використанням міні відеокамери DV135S в даному режимі, необхідно завантажити та встановити безкоштовний додаток FinalCam:

 додаток FinalCam для Android

 додаток FinalCam для iOS

Вставте карту пам'яті MicroSD 10 класу (або вище) слот минивидеокамеры. Синій і зелений індикатори будуть мигати, якщо карта пам'яті відсутній. Якщо міні камера C11 не бачить або не читає карту пам'яті, то її потрібно відформатувати. Зробити це можна через ПК або через камеру: вставте карту пам'яті MicroSD 10 класу (або вище) слот міні камери. Утримуючи кнопку Mode, затисніть кнопку Power. Червоний і синій індикатори почнуть швидко блимати. Через кілька секунд індикатори згаснуть. Форматування завершено - карта пам'яті готова до використання.

  Карту пам'яті об'ємом 64 Гб, перед використанням необхідно форматувати в файлову систему FAT32.

Увімкніть мікро камеру, натиснувши кнопку Power. Індикатор буде горіти постійно. Для переходу в режим онлайн-трансляції натисніть кнопку Wi-Fi. Синій і зелений індикатори почнуть блимати, що буде говорити про готовність підключення камери до Wi-Fi.

Зайдіть на своєму мобільному пристрої в список бездротових мереж і підключення до мережі "C11", використовуючи пароль 12345678.

Після цього зайдіть в додаток. У нижній частині розташовані кнопки "Pictures" і "Settings", а так само кнопка запису онлайн трансляції. Для перегляду потокового відео з камери необхідно натиснути на кнопку відтворення, розташовану у верхній частині додатка. Відкриється вікно з трансляцією.

У вікні, при подвійному натисканні на екран мобільного пристрою з боків з'являться додаткові установки, а так само можливість робити фотознімки і записувати трансляцію.

Вставте карту пам'яті MicroSD 10 класу (або вище) слот минивидеокамеры. Синій і зелений індикатори будуть мигати, якщо карта пам'яті відсутній. Якщо міні камера C11 не бачить або не читає карту пам'яті, то її потрібно відформатувати. Зробити це можна через ПК або через камеру: вставте карту пам'яті MicroSD 10 класу (або вище) слот міні камери. Утримуючи кнопку Mode, затисніть кнопку Power. Червоний і синій індикатори почнуть швидко блимати. Через кілька секунд індикатори згаснуть. Форматування завершено - карта пам'яті готова до використання.

  Карту пам'яті об'ємом 64 Гб, перед використанням необхідно форматувати в файлову систему FAT32.

Натисніть один раз кнопку Power, щоб включити міні камеру – міні відеокамера перейде в режим очікування – синій світлодіод буде горіти постійно.

Натисніть один раз кнопку включення Wi-Fi – синій і зелений індикатори будуть повільно моргати, відеокамера знаходиться в очікуванні підключення по Wi-Fi.

Підключіться з Вашого ПК до мережі Wi-Fi пристрої: мережа C11, пароль 12345678 (за замовчуванням).

На комп'ютері повинен бути встановлений VLC media player. У діалозі Відкрити URL потрібно ввести rtsp://192.168.1.254/sjcam.mov.

Відкривається відео. Через контекстне меню можна включати і зупиняти запис.

За допомогою вхідного в комплект поставки HDMI-кабелю підключіть безпровідну відеокамеру DV135S до телевізора або будь-якого іншого пристрою з HDMI-входом. Після підключення використовуйте кнопки:

 Mode - для зміни режимів

 Power - для початку запису відео або зйомки фото

 Wi-Fi - для вибору під час перегляду відеоролика

 Power - після вибору відеоролика, для відтворення і зупинки під час перегляду відеоролика

Підключіть приховану камеру до ПК за допомогою USB-кабелю. Для встановлення точного часу необхідно створити текстовий файл з назвою timerset.txt у кореневому каталозі карти пам'яті, з наступним змістом:

YYYY.MM.DD HH:MM:SS Y

Наприклад, якщо сьогодні 27 січня 2017 року і час 10:30:00, необхідно вказати:

2017.01.27 10:30:00 Y

Для того щоб відключити відображення дати на відеозаписі вкажіть параметр N замість Y в кінці рядка. Після збереження файлу, безпечно вимкніть міні відеокамеру від комп'ютера.

Для перегляду записаних файлів, необхідно підключити камеру для прихованої зйомки до ПК за допомогою USB-кабелю, що входить в комплект поставки. Пристрій визначиться, як стандартна флешка, знімний диск.

Так само в комплект поставки входить AV-кабель, що дозволяє переглядати записане відео на телевізорі і здійснювати запис під час зарядки.

Дозвіл відео

Міні камера DV135S має 4 відео дозволу. Для установки необхідного дозволу необхідно в кореневому каталозі карти пам'яті створити текстовий файл з ім'ям moviesizeset.txt, вказавши у ньому цифру від 0 до 3, де:

Цифра "0" - 1920х1080, 30 кадрів/сек.

Цифра "1" - 1280х720, 60 кадрів/сек.

Цифра "2" - 800x400, 60 кадрів/сек.

Цифра "3" - 640x480, 60 кадрів/сек.

Роздільна здатність Фото

Прихована камера DV135S має 4 фото дозволу. Для установки необхідного дозволу необхідно в кореневому каталозі карти пам'яті створити текстовий файл з ім'ям photosizeset.txt, вказавши у ньому цифру від 0 до 3, де:

Цифра "0" - 4032х3024

Цифра "1" - 2304x1536

Цифра "2" - 1920x1080

Цифра "3" - 1280x720
